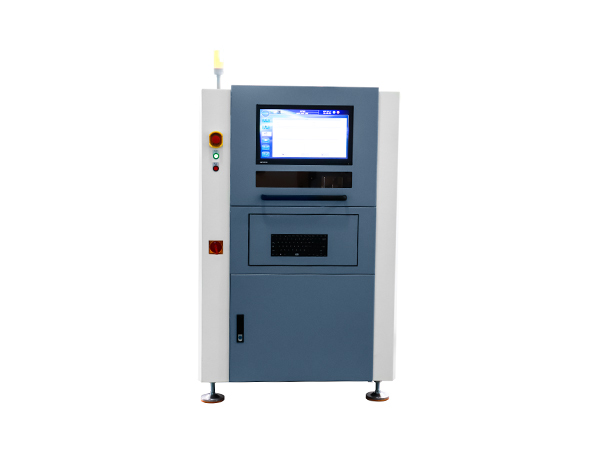

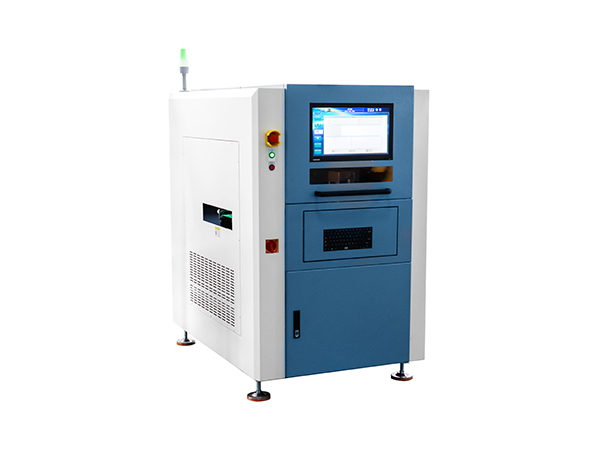

全自動PCB激光打標機
產品名稱：全自動PCB激光打標機；
刻印方式：單面/雙面；
設備寬度：430/725/1000/1200mm；服務熱線：13584867938
PCB激光打標機的打標技術作為一種現代精密加工方法,與機器貼標,手工貼標，噴碼，印刷等傳統的加工方法相比,具有很大的優勢：
2.激光的空間控制性和時間控制性很好,對打標對象的材質,形狀,尺寸和加工環境的自由度都很大,特別適用于自動化打標和特殊面打標。且加工 方式靈活,既可以適應實驗室式的單項設計的需要,也可以滿足工業化大批量生產的要求；
3.激光刻劃精細,線條可以達到毫米到微米量級,采用激光標刻技術制作的標記仿造和更改都非常困難,對產品防偽極為重要；
4.激光加工系統與FA工控技術相結合可構成高效自動化加工設備,可以打出各種文字,符號和圖案，易于用軟件設計標刻圖樣,更改標記內容,適應 現代化生產高效率,快節奏的要求；
5.激光加工和傳統的貼標/噴碼相比，沒有污染源/耗材，是一種清潔無污染的高環保加工技術；
激光打標技術已被廣泛的應用于各行各業,為優質,高效,無污染和低成本的現代加工生產開辟了廣闊的前景。
視頻：pcb激光打標機視頻

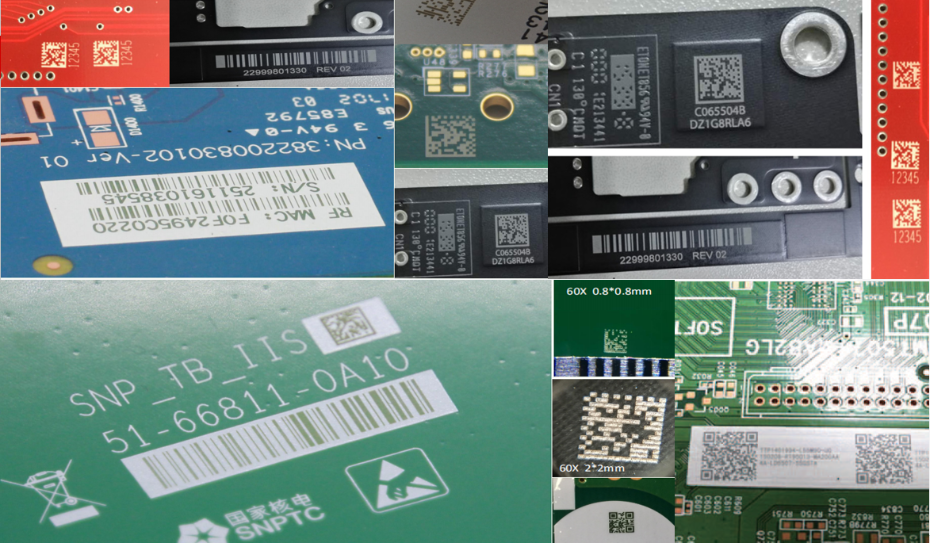

圖：pcb激光打標機打樣展示

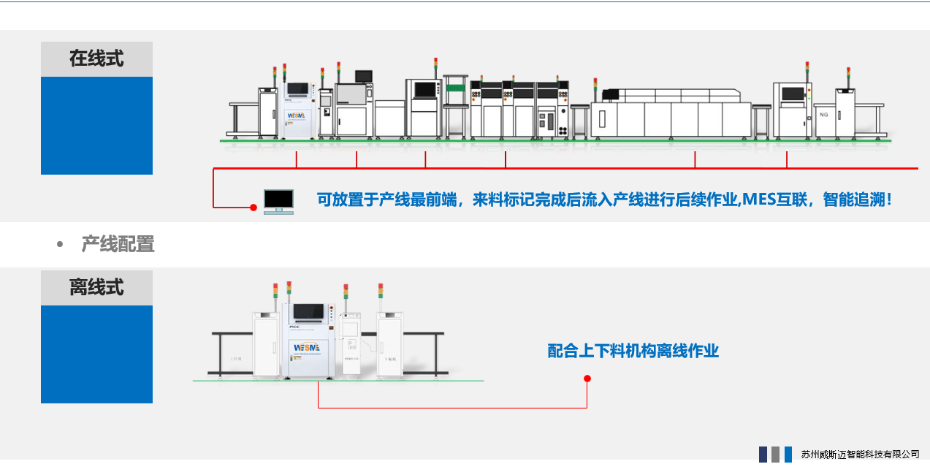

PCB激光打標機配合生產線，可分為兩種方式：
（1） 在線式：可放置于產線最前端，來料標記完成后流入產線進行后續作業，MES互聯，智能追溯
（2） 離線式：配合上下料機，離線作業
翻板單元
雙頭單元
底部讀碼單元
同打同讀功能
雙軌單元
X板識別單元

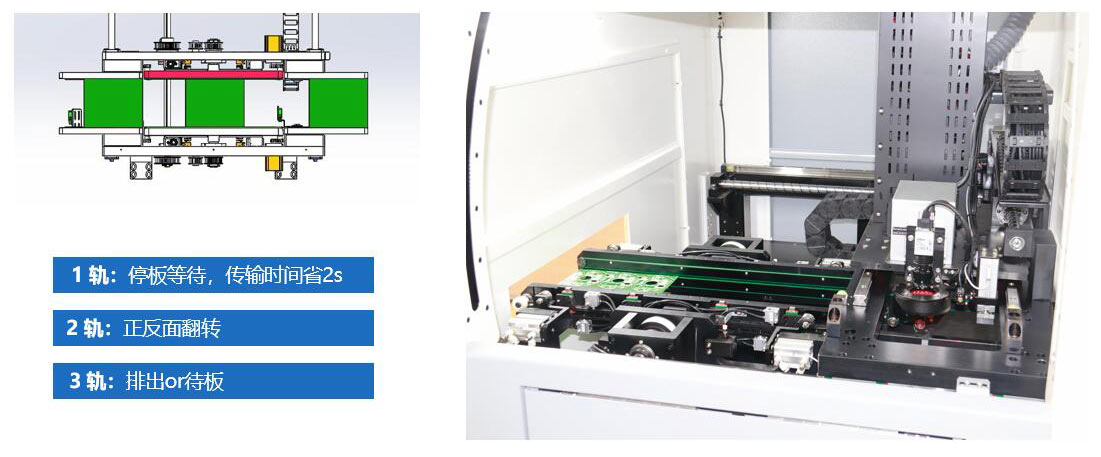

翻板功能：
激光打標設備內部含有三軌設計：
1軌：PCB板停板等待，傳輸的時間可以節省2秒
2軌：PCB板實現正反翻版操作
3軌：PCB板排出或者等待

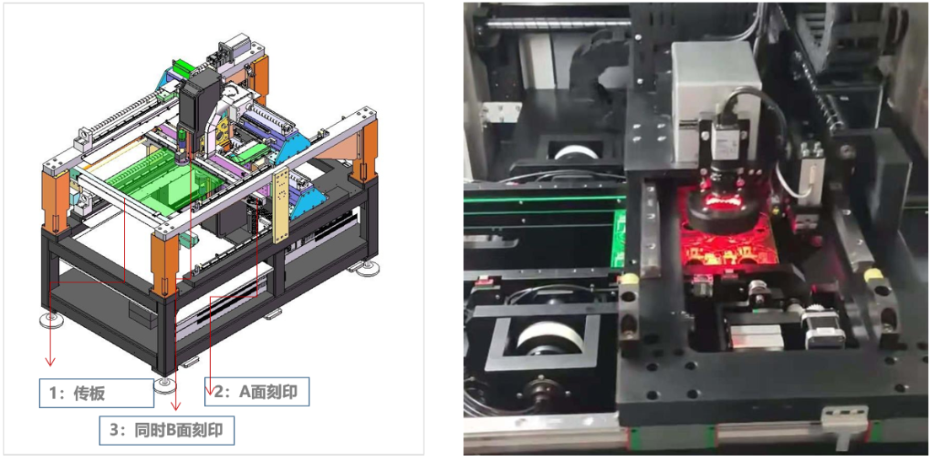

設備的雙頭刻印功能如下圖展示：
PCB線路板從標記1處傳入到打標設備內部，在標記2處實現線路板A面的打標刻印，同時在標記3處實現線路板B面的打標刻印

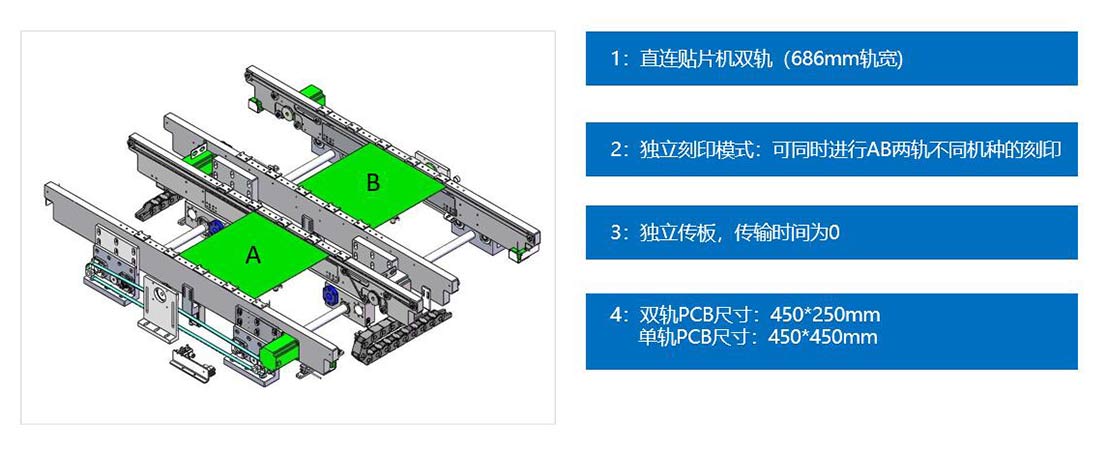

PCB激光打標機的雙軌功能介紹：
1. 直連貼片機雙軌（686mm軌道寬度）
2. 獨立刻印模式：線路板可同時進行A面/B面兩軌不同機種的刻印
3. 設備可以獨立傳輸線路板，傳輸時間為0秒
4. 雙軌PCB尺寸：450*250mm；單軌PCB尺寸：450*450mm

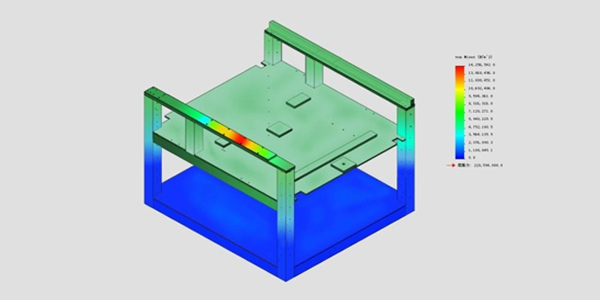

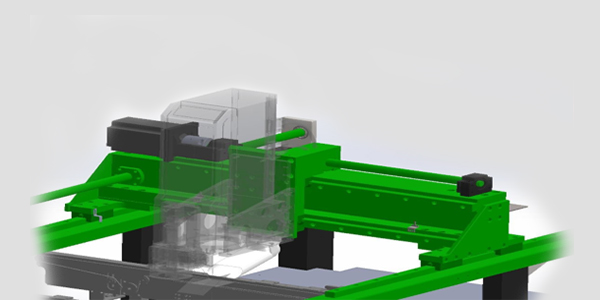

全新設計的高剛性橫梁機構，確保鐳射頭能夠實現長時間高精度，高穩定性運轉
PCB激光打標機的高剛性一體制造機架有別于傳統拼接組裝式機架，一體式造型機架加工時由龍門加工中心一次加工成型，消除了組裝式常遇到的累計誤差，精度高/剛性更好。為設備長時間運行提供有力保障，剛性比傳統拼接式機架高50%以上，結構精度達 20μm，使用壽命長達12年。

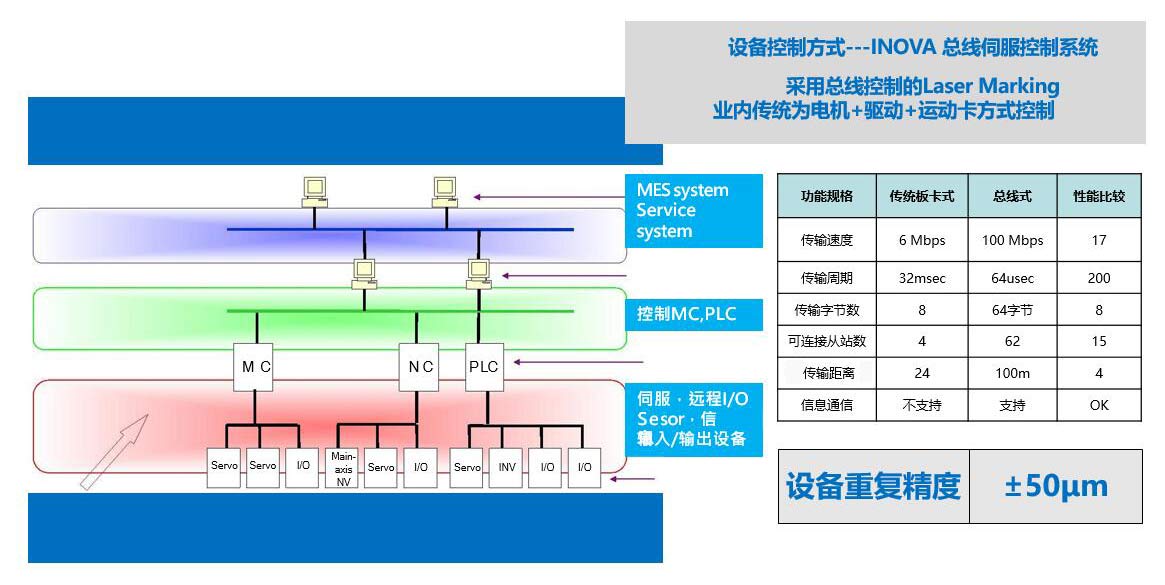

PCB激光打標機先進的設備控制方式：INOVA 總線伺服控制系統，國內首先采用總線控制的Laser Marking 業內傳統為電機+驅動+運動卡方式控制
讀取刻印數據并且予以核對。裝載了能對從條碼/二維碼的刻印到讀取的一連串動作實施控制的功能。能利用讀取器(圖像處理器)讀取激光打標機刻印的條碼/二維碼，然后與原始數據相核對，以此確認刻印是否正確。有助于防止出現刻印錯誤產品的流出。
直接將激光打標機與讀碼器加以連接，然后讀入在生產指示書等上所記載條碼/二維碼的數據。將數據與ERP/MES/MIS系統進行互聯。
MES系統服務器提供碼內容；
鐳雕機根據獲取到的內容鐳射，鐳雕機獲取碼的方式如下：
WebService： 服務器提供WebService地址，下載接口，下載回傳指令，上傳接口，上傳回傳指令，服務器異常信息獲取等；
TXT文件導入：服務器做好txt文件，文件內容包含碼的內容及格式，鐳雕機導入文件后依據格式分解出碼內容鐳雕；
調用DLL：服務器提供DLL，相關接口及指令；
SocketClient： 服務器提供IP地址，端口，下載指令，碼形式及內容。不推薦，相比WebService功能類似但較繁瑣；
客戶無MES服務器，客戶提供碼內容的編制格式，我司IT人員根據客戶要求開發編碼界面，碼內容會根據操作人員的界面設定自動生成，然后依次鐳射。
|
設備寬度 |
430/725/1000/1200mm 白 色 |
|
設備重量 |
350/480/650/850KG |
|
激光單元 |
CO2/GR/FIBER/UV |
|
激光器品牌 |
Access/新銳/光波/IPG |
|
激光波長 |
10.6μm/1064nm/532nm/355nm |
|
激光等級 |
Class4 |
|
激光點徑 |
0.11/0.15/0.07/0.06mm |
|
激光功率 |
5W/7w/10W/20W |
|
激光可變光焦 |
2D激光 |
|
冷卻方式 |
風冷/水冷 |
|
運動方式 |
Laser移動 |
|
刻印方式 |
單面刻印/雙面刻印 |
|
雙面刻印 |
支持上下雙頭同時刻印 |
|
基板尺寸（L*W） |
150mm~650mm |
|
條碼最小刻印 |
1*1mm |
|
激光照射范圍 |
50mm~150mm |
|
重復定位精度 |
±0.05mm |
|
定位類型 |
CCD+MARK |
|
條碼檢測系統 |
CCD在線檢測 |
|
工作高度 |
900±50mm |
|
刻印文字 |
英文大寫、英文小寫、數字、片假名、平假名、漢子、符號 |
|
刻印一維碼 |
CODE39、CODE128、ITF、NW-7、JAN(EAN)/UPC |
|
刻印二維碼 |
QR碼、微型QR碼、iQR碼、數據矩陣、GS1數據矩陣、PDF417 |
|
刻印圖形數據 |
VEC、DXF、BMP、JPG、JPEG、JPE、JFIF、HGL、PGL、PLT |
|
煙霧處理方式 |
自動煙霧凈化系統 |
|
軟件界面 |
中英文雙界面，操作便捷，三級管理菜單 |
|
防呆功能 |
PCB反向/反面/錯料等手動掃描識別 |
|
選擇性雕刻 |
識別BadMark、不良板自動跳過 |
|
系統連接功能 |
可連接SHOPFLOW,MES,IMS,PMS等管理系統 |
|
刻印角度 |
0-360° |
|
輸入電壓 |
AC220V 50/60Hz |
|
氣壓源 |
≥0.5MPa |
|
環境要求 |
5~40°，30~80Rh |
|
設備功率 |
2.5KW |
|
設備開機預熱時間 |
無 |
